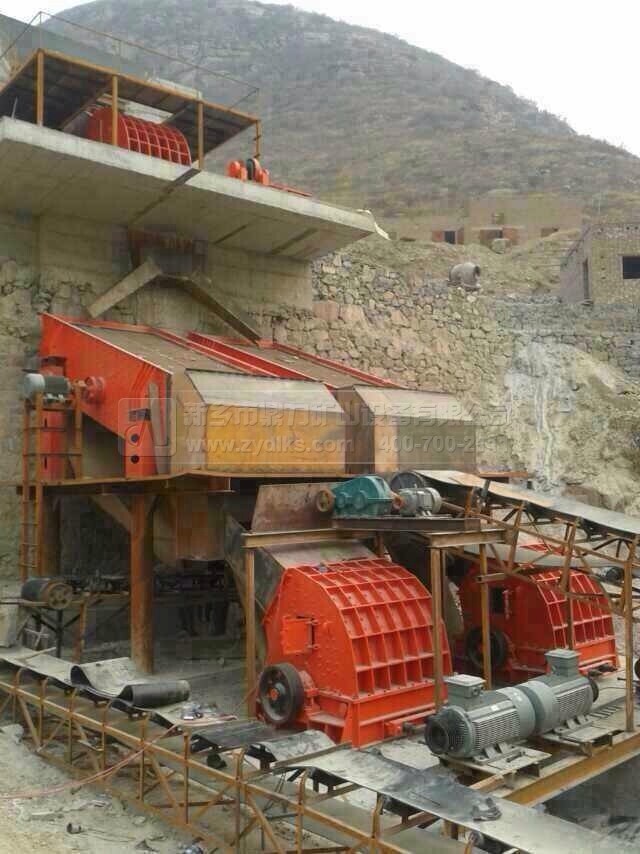

反擊錘式破碎機結構原理

反擊式破碎機使用范圍：

能處理邊長不過 500mm 、抗壓強度不過350MPa 的各種粗、中、細物料(花崗巖、石灰石、混凝土等)，廣泛用于水電、高速公路、人工砂石料、破碎等行業。反擊式破碎機性能特點： 結構、無鍵連接、高鉻板錘、的反擊襯板;硬巖破碎、節能;產品形狀呈立方體，排料粒度大小可調，簡化破碎流程。反擊式破碎機工作原理： 工作時，在電動機的帶動下，轉子高速旋轉，物料進入后，與轉子上的板錘撞擊破碎，然后又被反擊到襯板上再次破碎，后從出料口排出。

反擊錘式破碎機別名：

反擊錘式破、錘擊反擊破、錘擊反擊破碎機。

反擊錘式破碎機原理：

物料由進料口進入破碎機，經錘子擊打后到反擊板后反彈后和后來沖擊來的后來石料進行碰撞，完成3 種類型碰撞。并不是所有的石料都會經過3 個類型的碰撞。因為在高速運轉的的帶動下，會在中間形成云霧帶，通過雨霧帶中的小石料間的彼此摩擦，還能起到彼此修正的作用。

反擊式破碎機構造：

單轉子反擊式破碎機的構造，料塊從進料口喂入，為了防止料塊在破碎時飛出，在進料口進料方向裝有鏈幕。喂入的料塊落在篦條篩的上面，細小料塊通過篦縫落到機殼的下部，大塊的物料沿著篩面滑到轉子上。在轉子的圓周上固定安裝著有高度的板錘，轉子由電動機經V型皮帶帶動作高速轉動。落在轉子上面的料塊受到高速旋轉的板錘的沖擊，獲得動能后以高速向反擊板撞擊，接著又從反擊板上反彈回來，在破碎區中又同被轉子拋出的物料相碰撞。由 條篩、轉子、反擊板以及鏈幕所組成的空間稱為沖擊區;由反擊板與轉子之間組成的空間是沖擊區。物料在沖擊區受到互相沖擊而破碎后，繼而又進入沖擊區受到再次的沖擊粉碎。破碎后的物料經機殼下部的出料口卸出。

反擊式破碎機的保養：

1、反擊式破碎機器運轉點平穩，當機器振動量突然增加時，應立即停車查明原因。

2、在正常情況下，軸承的漫長不應過35度，高溫度不應過70度，如過70度時，應立即停車，查明原因。

3、板錘磨損達到限標志時應調頭使用或及時更換。

4、裝配或更換板錘后，須保持轉子平衡，靜平衡不得過0.25kg.m

5、當機架襯板磨損后，應及時更換，以免磨損機殼。

6、每次開機前需檢查所有螺栓的緊固狀態。
